Mått Deep Tuttle

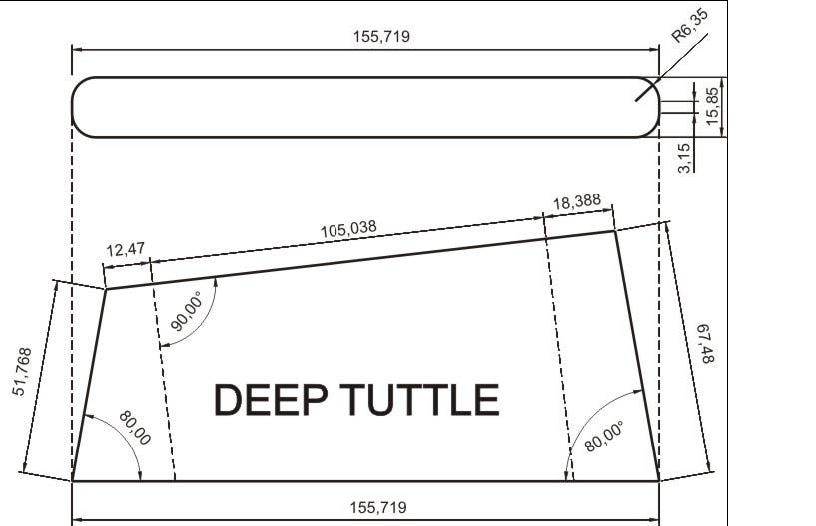

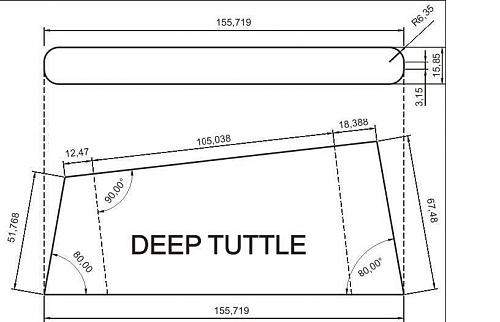

Håller på att ta fram en plugg för Deep Tuttle boxar men är lite fundersam på måtten, verkar finnas flera varianter. Är det någon vänlig själ som skulle kunna måtta höjden på sin fena? Det är höjd i framkant och bakkant (51,768 och 67,48 måtten i ritningen) jag är intresserad av.
Allternativt gör jag en plugg där “boxhålet” går hela vägen upp till däcket
Tack i förhand
/Björn
-
7 Svar
-
Jag har sett formulafenor med betydligt djupare fenhuvud än du har på ritningen (gissningsvis upp mot 10 cm i framkant), har dock inte några exakta mått. Meningen är väl att fram- och bakkanten ska ta belastningen och inte botten? Då kan ju djupet gärna vara så det “säkert räcker”.
/Håkan -
Om måtten i din ritning stämmer så borde det bli 51 och 66,5 mm. Kontrollräkna gärna.
51,768*sin(80)=51,0
67,48*sin(80)=66,5 -
Tack för svar.
Det får bli en genomgående, byggde så för länge sen.
Nackdelen är vid grundkänning och man inte har stopp “uppåt”, då kan fenan tryckas in och bakkanten på boxen spricker, mest kritiskt om man kör vanlig Tuttle i en Deep. fast i detta fallet blir det ju lika. Får helt enkelt förstärka fram och bakkant lite extra. -
Är inte tanken med deep Tuttle just att bygga genomgående? Eller har jag kanske missförstått det? Inte så bra koll på tuttle-fenor och brädor…
-
Kan det vara värt att göra distanser som fyller ut mellan fenans huvud och boxens botten? Dels får man ett bättre stöd för skruvskallarna och dels minskar man risken att man har sönder boxen genom att dra in fenan för djupt i boxen. Borde ju också öka tåligheten mot grundkänning. Distansen bör väl i så fall göras med lite “undermått” så att den inte kilas fast, utan lätt faller ur när fenan lossats. Möjligen även med någon millimeter gummi mellan fena och distans för att kunna ta upp lite tolerans?
/Håkan
-
@dr Masse 743250 wrote:
Är inte tanken med deep Tuttle just att bygga genomgående? Eller har jag kanske missförstått det? Inte så bra koll på tuttle-fenor och brädor…
Njae, kanske var lite otydlig. Boxar bör alltid sitta i ett divinycellblock eller liknande för att minska risken att vatten går in i EPS:n vid en skada. Sen bör alltid divinycellblocket ha förbindelse med däcket, dvs genomgående. blir liksom grymt stadigt då.
Och en Tuttlebox (deep eller vanlig) har ju två skruv som går från däcket och ner till fenan så de måste ju vara genomgående. Däremot kan ju själva hålet där man sätter fenan ha en botten dvs inte vara genomgående och istället har man 2 rör för skruvarna. -
@canoya 743254 wrote:
Kan det vara värt att göra distanser som fyller ut mellan fenans huvud och boxens botten? Dels får man ett bättre stöd för skruvskallarna och dels minskar man risken att man har sönder boxen genom att dra in fenan för djupt i boxen. Borde ju också öka tåligheten mot grundkänning. Distansen bör väl i så fall göras med lite “undermått” så att den inte kilas fast, utan lätt faller ur när fenan lossats. Möjligen även med någon millimeter gummi mellan fena och distans för att kunna ta upp lite tolerans?
/Håkan
Jo är ju en möjlighet men då måste man göra unika distanser för varje brädmodell och antagligen varje bräda då tjockleken varierar och därigenom avståndet överkant fenbas-däck
